Dfpm93 metre energètic trifàsic 5a via ct

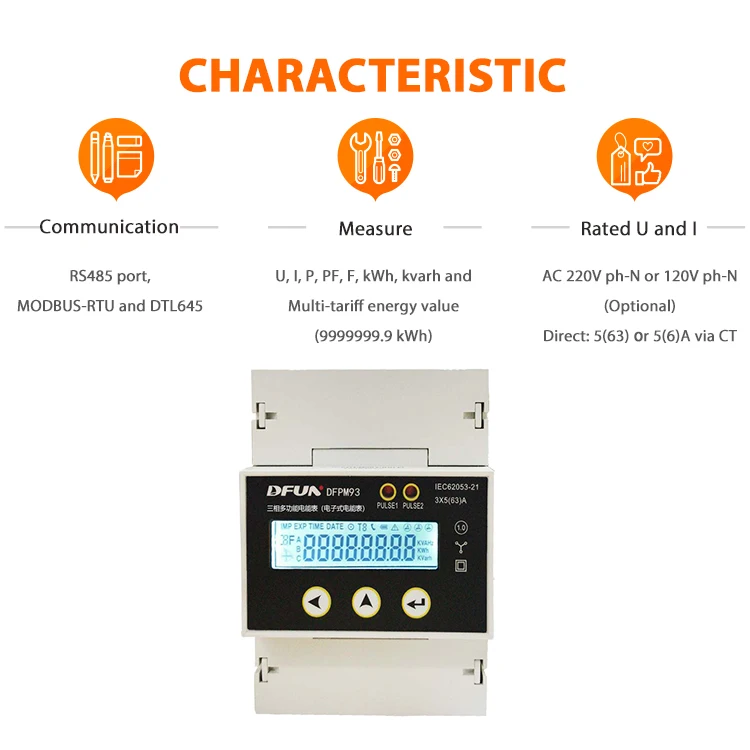

Característiques del mesurador d’energia trifàsica

DFPM93 DIN Rail Energy Meter és una mena de nou mesurador electrònic de tres fases de tipus sencer. El mesurador es conforma completament als requisits relatius de l’IDT Internacional IDT IEC 62053-21: 2003 (classe 1), IDT IEC 62053-22: 2003 (classe 0.5S). És una integració de la tècnica de microelectrònica actualitzada, el circuit integrat a gran escala especial, la tècnica avançada de la tècnica de mostreig digital i les tècniques SMT, etc.

Funció de mesuradors energètics trifàsics

Monitorització de dades:

U, L, P, Q, S, PF, F, KWH, Kvarh i valor energètic multi-tarifa

Taxa de baud:

2400.4800.9600bps

Precisió:

Precisió KWH: classe 1 per a 3x5 (63) directe directe

Precisió KWH: classe 0.5S per a 3x5 (6) a via ct

Sortida de pols:

2 canals per a kWh o kvarh

Freqüència:

50Hz/ 60Hz (opcional),

Gamma: 47 ~ 65Hz

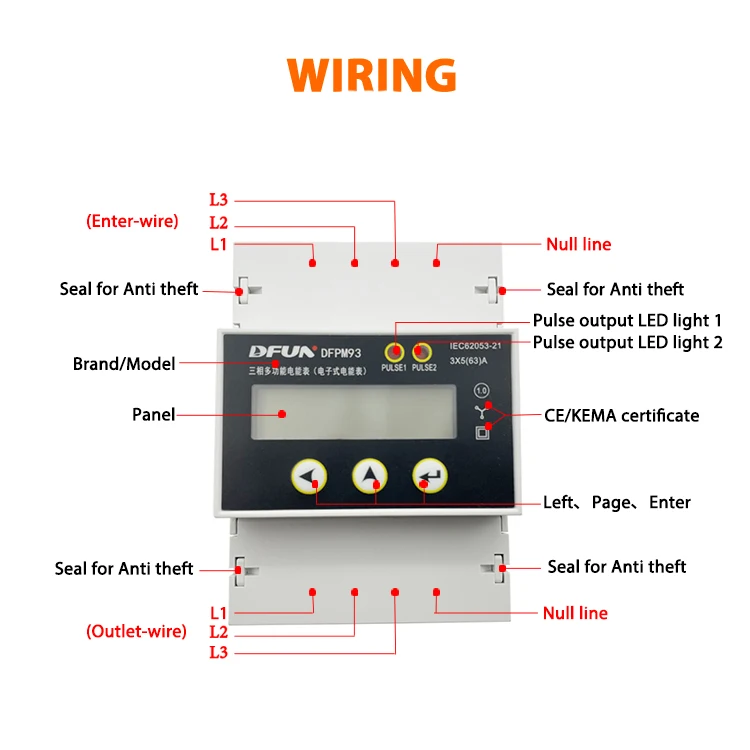

Cablejat en energia trifàsica

(1) Per tant per a 5 (6) A i 5 (63) Un model, el terminal 11, 12 i el terminal 13, 14 es pot configurar com a port de sortida de pols de KWH o Kvarh. i la constant de pols es pot configurar.

(2) Tot el port de sortida de pols és una sortida de pols passiva, rang d'alimentació de 5 ~ 30VDC.

(3) Terminal 15,16 és 485 Terminal de comunicació, 485b: 485-, 485A: 485+

(4) No es recomana un autobús que connecti més de 30pCS DFPM93, la longitud total de la línia de comunicació no es recomana més de 800 metres

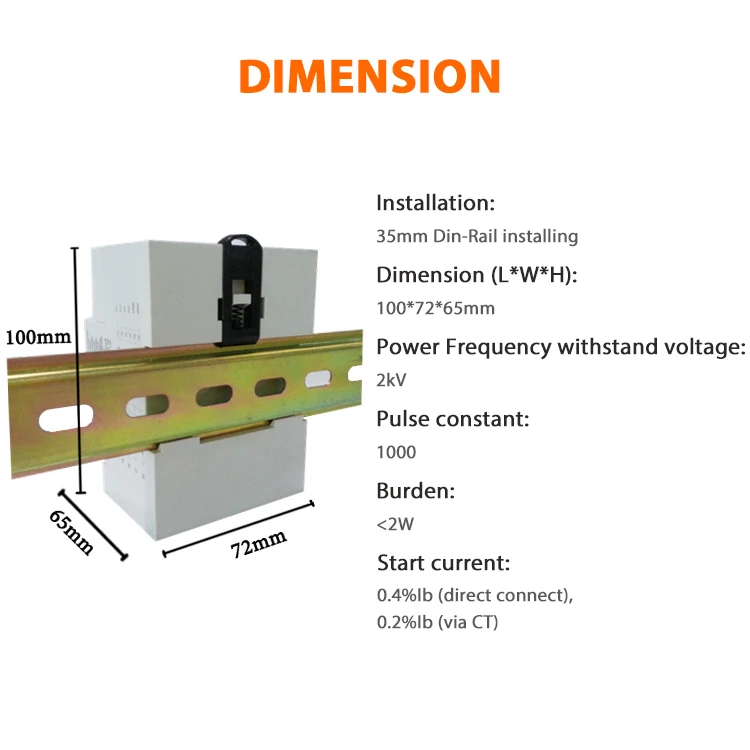

Dimensió del mesurador energètic trifàsic
