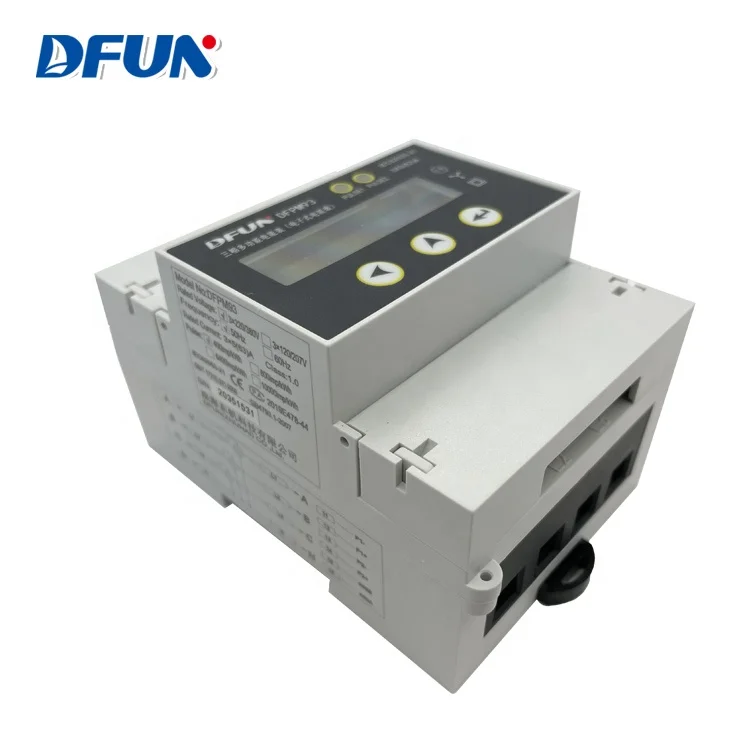

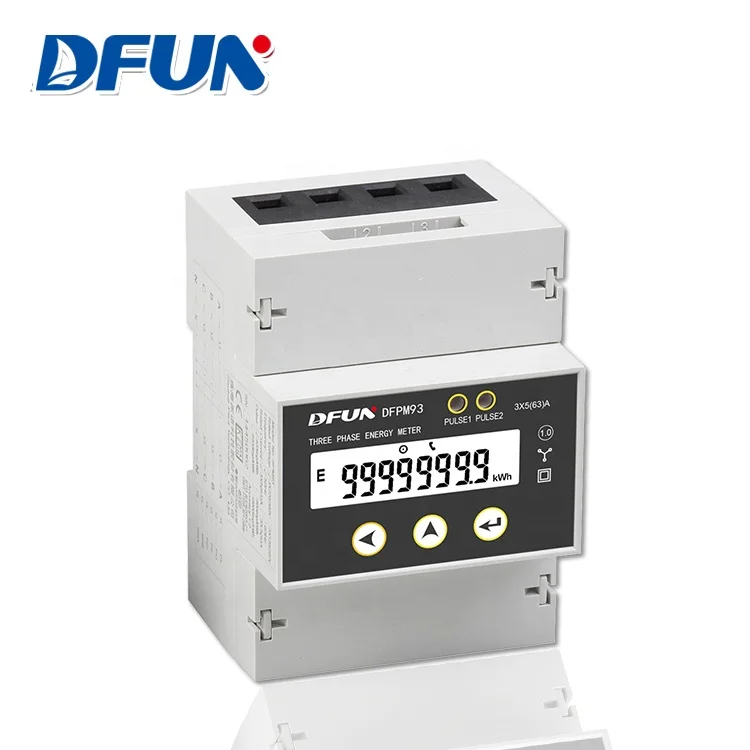

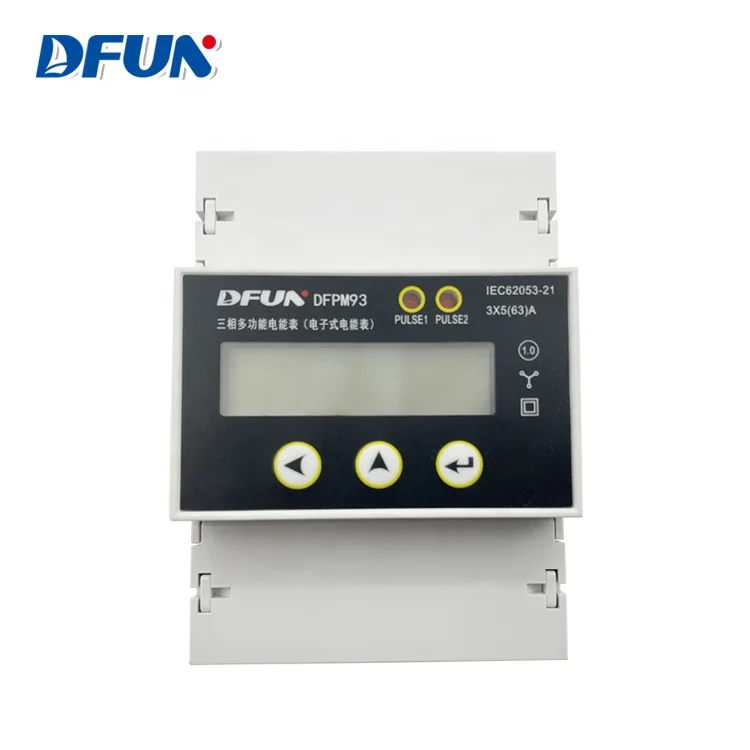

کنتور انرژی سه فاز DFPM93 5A از طریق CT

---

مشخصه انرژی سنج سه فاز

کنتور انرژی ریلی DFPM93 DIN نوعی کنتور سه فاز تمام الکترونیکی سبک جدید است. این متر کاملاً با الزامات نسبی استاندارد بین المللی IDT IEC 62053-21:2003 (کلاس 1)، IDT IEC 62053-22:2003 (کلاس 0.5S) مطابقت دارد. این یک ادغام از تکنیک میکرو الکترونیک به روز، مدار مجتمع در مقیاس بزرگ ویژه، تکنیک پیشرفته نمونه برداری دیجیتال و تکنیک های SMT و غیره است.

---

عملکرد کنتور انرژی سه فاز

نظارت بر داده ها:

U، l، P، Q، S، PF، F، kWh، kvarh و ارزش انرژی چند تعرفه

نرخ باود:

2400,4800,9600bps

دقت:

دقت کیلووات ساعت: کلاس 1 برای 3x5 (63) مستقیم

دقت کیلووات ساعت: کلاس 0.5s برای 3x5(6)A از طریق CT

خروجی پالس:

2 کانال برای کیلووات ساعت یا kvarh

فرکانس:

50 هرتز / 60 هرتز (اختیاری)،

محدوده: 47 تا 65 هرتز

---

سیم کشی کنتور انرژی سه فاز

(1) برای هر دو مدل 5(6)A و 5(63)A، ترمینال 11، 12 و ترمینال 13، 14 را می توان به عنوان پورت خروجی پالس کیلووات ساعت یا kvarh تنظیم کرد. و ثابت پالس قابل تنظیم است.

(2) تمام پورت های خروجی پالس دارای خروجی پالس غیرفعال هستند، محدوده منبع تغذیه 5 ~ 30 ولت ولت.

(3) ترمینال 15،16 ترمینال ارتباطی 485 است، 485B:485-، 485A:485+

(4) یک اتوبوس برای اتصال بیش از 30 عدد DFPM93 توصیه نمی شود، طول کل خط ارتباطی بیش از 800 متر توصیه نمی شود

---

ابعاد کنتور انرژی سه فاز
