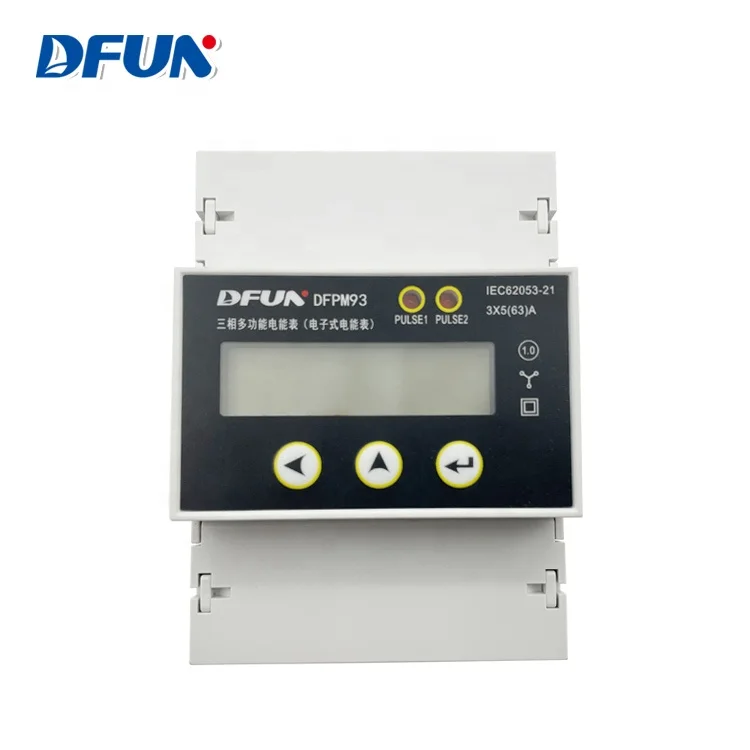

DFPM93 Tallo a Phase nga Enerhia a Metro 5A Babaen ti CT

---

Tallo a Phase nga Enerhia a Metro ti Karakteristiko

DFPM93 DIN rail energy meter ket maysa a kita ti baro nga estilo tallo a paset sibubukel nga elektroniko a tipo a metro. Ti metro ket naan-anay a maitunos kadagiti relatibo a kasapulan ti Internasional a Pagalagadan IDT IEC 62053-21:2003 (Klase 1 ), IDT IEC 62053-22:2003(Klase 0.5S ). Daytoy ket panagtipon ti napabaro a teknik ti mikro-elektroniko, espesial a dakkel a rukod nga integrate circuit, narang-ay a teknik ti digital sampling technique ken SMT techniques kdpy.

---

Tallo a Phase nga Enerhia a Metro ti Function

Panangmonitor ti Datos:

U, l, P, Q, S, PF, F, kWh, kvarh ken Multi-taripa a pateg ti enerhia

Rate ti Baud:

2400,4800,9600bps nga mga

Kinakanatad:

kWh Kinaumiso : Klase 1 para iti 3x5(63) direkta

kWh Kinaumiso: Klase 0.5s para iti 3x5(6)A babaen ti CT

Pulso nga output:

2 a kanal para iti kWh wenno kvarh

Kinasansan:

50Hz/ 60Hz (Opsional), .

sakop: 47 ~ 65Hz

---

Tallo a Phase nga Energy Metro Wiring

(1) Para iti agpada a 5(6)A ken 5(63)A a modelo, ti terminal 11, 12 ken terminal 13, 14 ket mabalin a maikeddeng a kas pulse output port ti kWh wenno kvarh.Ket ti pulse constant ket maikeddeng.

(2) Amin a Pulse output port ket pasibo a pulso output, suplay ti koriente range 5 ~ 30Vdc.

(3) Ti Terminal 15,16 ket 485 a terminal ti komunikasion, 485B:485-, 485A:485+

(4) Maysa a bus ti saan a mairekomendar a mangikonektar iti nasurok a 30pcs DFPM93, ti dagup a kaatiddog ​​ti linia ti komunikasion ket saan a mairekomendar a nasurok a 800 a metro

---

Tallo a Paset a Dimension ti Metro ti Enerhia
