Sikkerhedssikring for test af batterikapacitetstestningssystem

Den faktiske udladningskapacitet på batterier, der har fungeret under floatafgiftsbetingelser i længere perioder, er ofte uklar. At stole udelukkende på konventionelle kapacitetstestmetoder giver begrænset nøjagtighed. Mens ændringer i batterispænding og intern modstand delvist kan indikere kapacitets nedbrydning, er disse parametre ikke endelige målinger til måling af batterikapacitet.

Den eneste pålidelige løsning er at med jævne mellemrum gennemføre kapacitetstest gennem kontrollerede ladningsudladningscyklusser. Dette sikrer, at batterier fungerer på ikke mindre end 80% af deres kapacitet, opfylder kravene til DC -belastninger under AC -strømafbrydelser og identificerer potentielle batteriproblemer. Dette er et kritisk element i DC -kraftsystemets pålidelighed.

DFun Battery Bank Capacity Testing Solution integrerer flere funktioner, herunder fjern onlineovervågning, kapacitetsudladningstest, segmenteret intelligent opladning, intelligent batteri drift og vedligeholdelse, batteribalancering og aktivering. Det er velegnet til DC -strømsystemer såsom telekom strømforsyninger (48V) og operationelle strømforsyninger (110 & 220V).

Bygning på mange års teknisk ekspertise og anvendelse i DC-kraftsystemer har DFUN udviklet realtids online batterikapacitetstestsystemer. En vigtig innovation er introduktionen af ​​en udladningsbeskyttelsesenhed, der gør det muligt at gennemføre kapacitetstest under beskyttede forhold.

Udladningsbeskyttelsesenheden består af en ensrettet diode og en normalt lukket kontaktor tilsluttet parallelt og derefter indsat i batteriforsyningskredsløbet. Under kapacitetstest sikrer dioden, at opladning stopper, mens den udledning fortsætter. Dette forhindrer opladningsenheden i at levere strøm til batteribanken, placere batteribanken i en varm standbytilstand (realtid online). Uanset den operationelle status for kapacitetstestsystemet forbliver batteribanken online. I tilfælde af en fiasko i opladningsenheden eller vekselstrømssystemet leverer batteribanken øjeblikkeligt strøm til DC -belastningen.

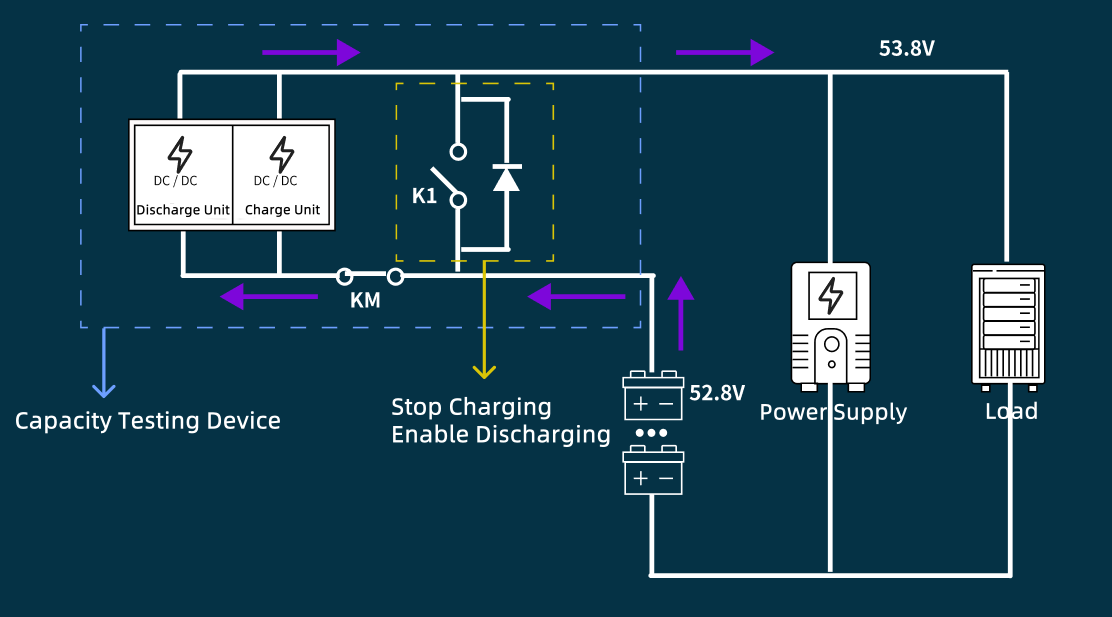

Fjernbetjeningskapacitetstestsystem til telekom strømforsyninger (48V)

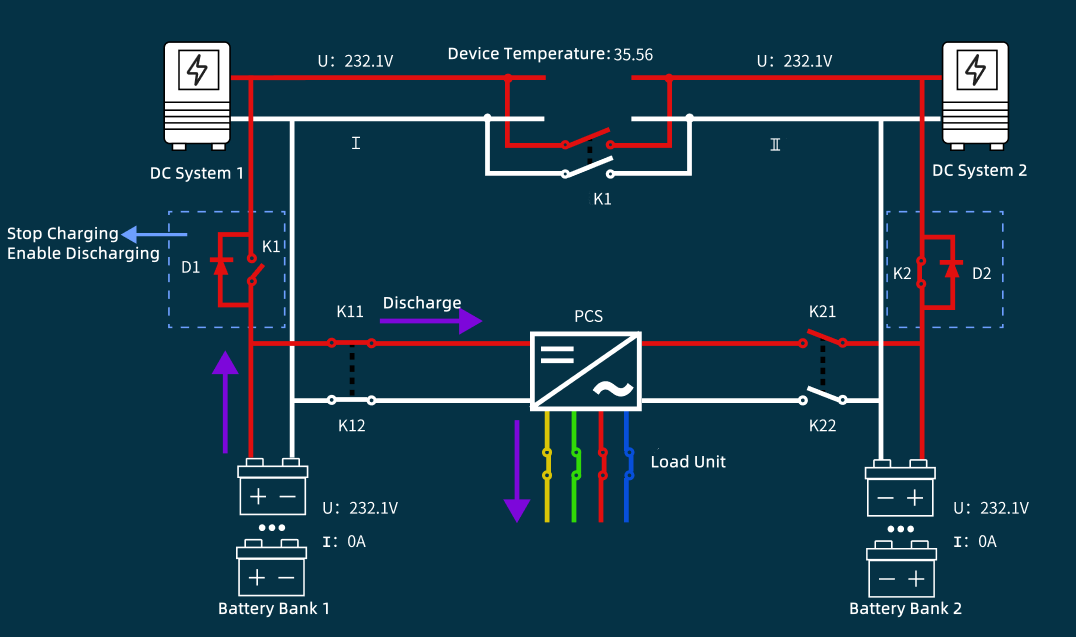

Fjernbetjeningskapacitetstestsystem til operationelle strømforsyninger (110V & 220V)

Normal drift (floatopladning)

• K1 forbliver lukket og forbinder batteribanken med DC -bus/opladningsenheden.

• Batteribanken kan både oplade og udlades. Hvis AC-systemet/opladningsenheden mislykkes, leverer batteribanken realtidseffekt til DC-belastningen.

Kapacitetstest

Telecom Power Supplies (48V)

• K1 Open, KM Lukket: Batteriets udledninger via DC/DC-step-up-udladningsenheden og forbindes til DC-bussen. I løbet af denne tilstand er udgangsspændingen for kapacitetstestsystemet højere end DC -strømforsyningsspændingen, hvilket sikrer, at belastningen drives af kapacitetstestsystemet (Battery Bank). Dioden (D1) kredsløb stopper opladning og muliggør udladning.

Operationel strømforsyning (110V & 220V)

• K1 Open, K11 Lukket: Batteribanken udledes gennem pc'erne og fodrer energi tilbage til AC -nettet. Dioden (D1) kredsløb stopper opladning og muliggør udladning.



I begge typer systemer sikrer udladningsbeskyttelsesenheden (K/D), at selv hvis der opstår fejl i AC-systemet, opladningsenheden eller kapacitetstestsystemet, forbliver batteribanken i stand til at levere realtidseffekt til DC-belastningen. Denne øjeblikkelige lydhørhed opfylder nødkraftkrav i ekstreme scenarier.

Ved at integrere udladningsbeskyttelsesenheden (K/D) i batteriforsyningskredsløbet sikrer systemet en uafbrudt strømforsyning fra batteribanken under periodisk kapacitetsudladningstest. Dette forbedrer sikkerheden og pålideligheden af ​​DC -kraftsystemer, hvilket giver robust sikkerhed for kritiske operationer.
