Sa inteligentnim razvojem elektroenergetskih sistema i sve većim brojem trafostanica, opterećenje na održavanju jednosmernih sistema postalo je sve zahtjevnije, a potreba za inteligentnim nadzorom i održavanjem baterija postaje sve hitnija. Tehnologija povezivanja na mrežu sa baterijskim inverterom, kao jedna od ključnih tehnologija u dizajnu daljinskog testiranja kapaciteta za operativna napajanja, omogućava da se energija pražnjenja vrati u mrežu bez stvaranja topline, čime se izbjegava gubitak energije uzrokovan tradicionalnim pražnjenjem grijanja. Time se postiže niskougljični, energetski štedljiv i ekološki proizvodni proces, što je od velikog značaja za strategiju održivog razvoja.

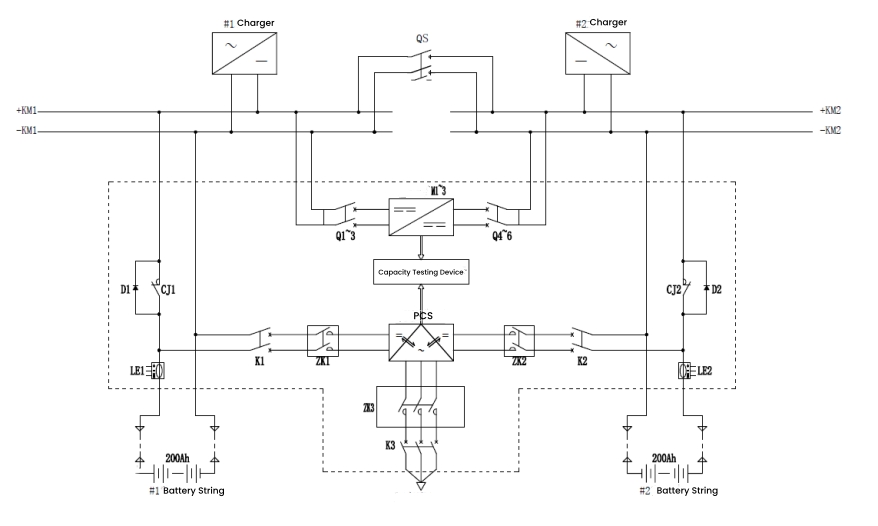

Uobičajene šeme za testiranje kapaciteta operativnih baterija za napajanje u inženjerskim aplikacijama uglavnom uključuju offline, online i integrirane načine rada. Među njima, online način rada se široko promovira i primjenjuje zbog svoje veće sigurnosti sistema, budući da se proces testiranja kapaciteta ne odvaja od opterećenja i njegove relativno niske složenosti za naknadnu ugradnju.
Radna stanja se dijele na pripravno plivajuće punjenje, pražnjenje kapaciteta i punjenje konstantnom strujom. Ova stanja se međusobno mijenjaju tokom rada sistema, formirajući potpuni radni ciklus za testiranje kapaciteta.

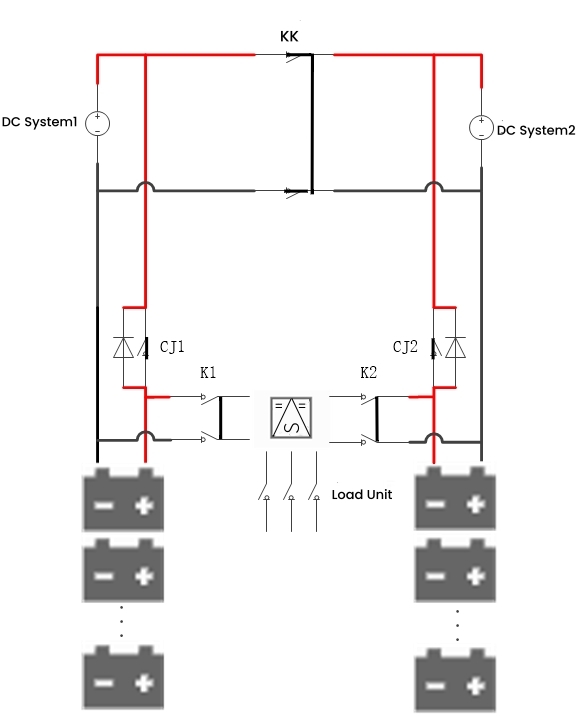

Stanje plivajućeg punjenja u stanju pripravnosti
U stanju plivajućeg punjenja, NC kontaktor CJ1/CJ2 je zatvoren, a prekidač punjenja i pražnjenja K1/K2 se otvara. Baterija je na mreži, a DC sistem napaja bateriju i opterećenje. U slučaju neočekivanog nestanka struje, baterija može direktno napajati opterećenje, osiguravajući neprekidno napajanje.

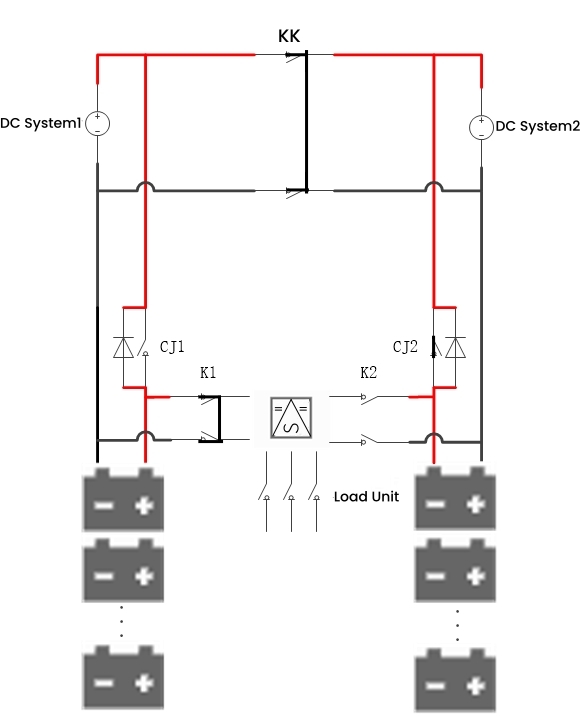

Stanje pražnjenja kapaciteta
Tokom pražnjenja kapaciteta, dva niza baterija se smenjuju u skladu sa propisima. Na primjer, dok se niz baterija 1 prazni, grupa baterija 2 ostaje u fazi punjenja. NC kontaktor CJ1 se otvara, prekidač punjenja i pražnjenja K1 se zatvara, a PCS modul radi. Modul pretvara jednosmernu struju iz niza baterija u AC napajanje i vraća je nazad u mrežu, čime se postiže onlajn testiranje kapaciteta. Po završetku pražnjenja, sistem se automatski prebacuje na punjenje konstantnom strujom.

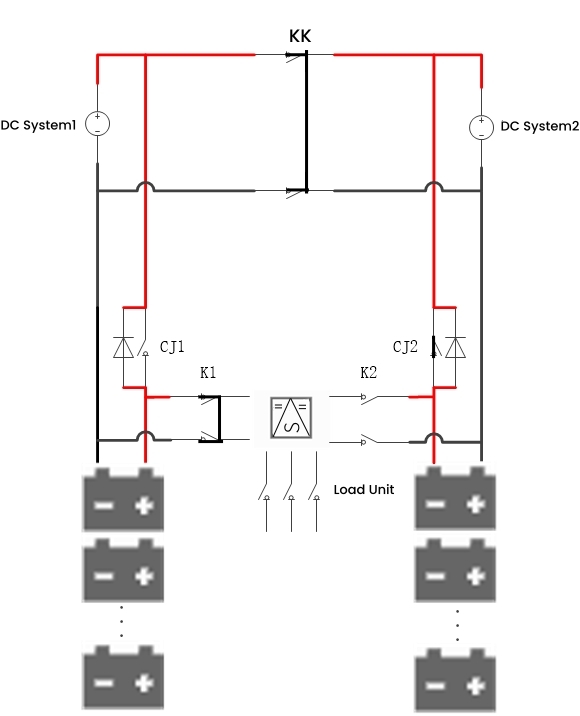

Stanje punjenja konstantne struje
Kada je testiranje kapaciteta završeno, baterije se prestaju prazniti, a PCS prestaje da se okreće. NC kontaktor CJ1 i prekidač punjenja i pražnjenja K1 ostaju u istom stanju kao za vrijeme pražnjenja. PCS započinje ispravljačko punjenje, pretvarajući AC napajanje iz mreže u DC napajanje za prethodno punjenje baterije. Ovo zatim prelazi u izjednačavanje konstantne struje i punjenje, osiguravajući glatko punjenje baterije.

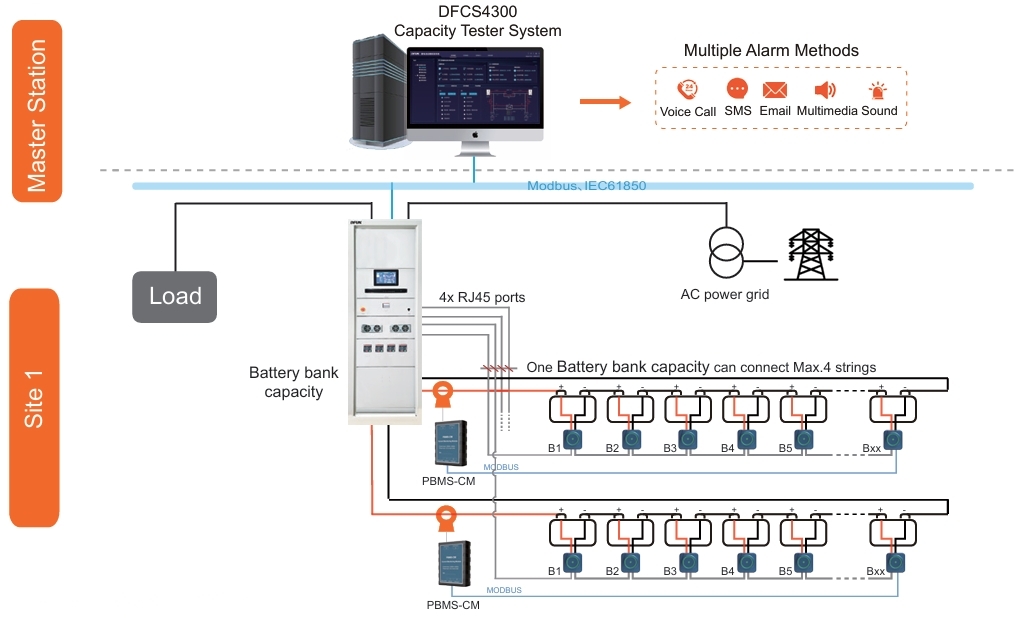

Gore navedeno opisuje dizajn i implementaciju sistema za testiranje kapaciteta zasnovanog na tehnologiji povezivanja na mrežu sa inverterom baterija. Ova metoda je široko prihvaćena od strane industrijskih proizvođača. Na primjer, DFUN je dizajnirao a Rešenje za daljinsko testiranje kapaciteta na mreži , omogućavajući centralizovanu kontrolu disperzovanih lokacija na daljinu, štedeći vreme, trud i troškove.
Pored funkcije testiranja kapaciteta, ovo rješenje za daljinsko online testiranje kapaciteta također uključuje nadzor baterije u realnom vremenu i funkcije aktivacije baterije, istinski postižući daljinski nadzor i održavanje baterije 24/7 u realnom vremenu.
