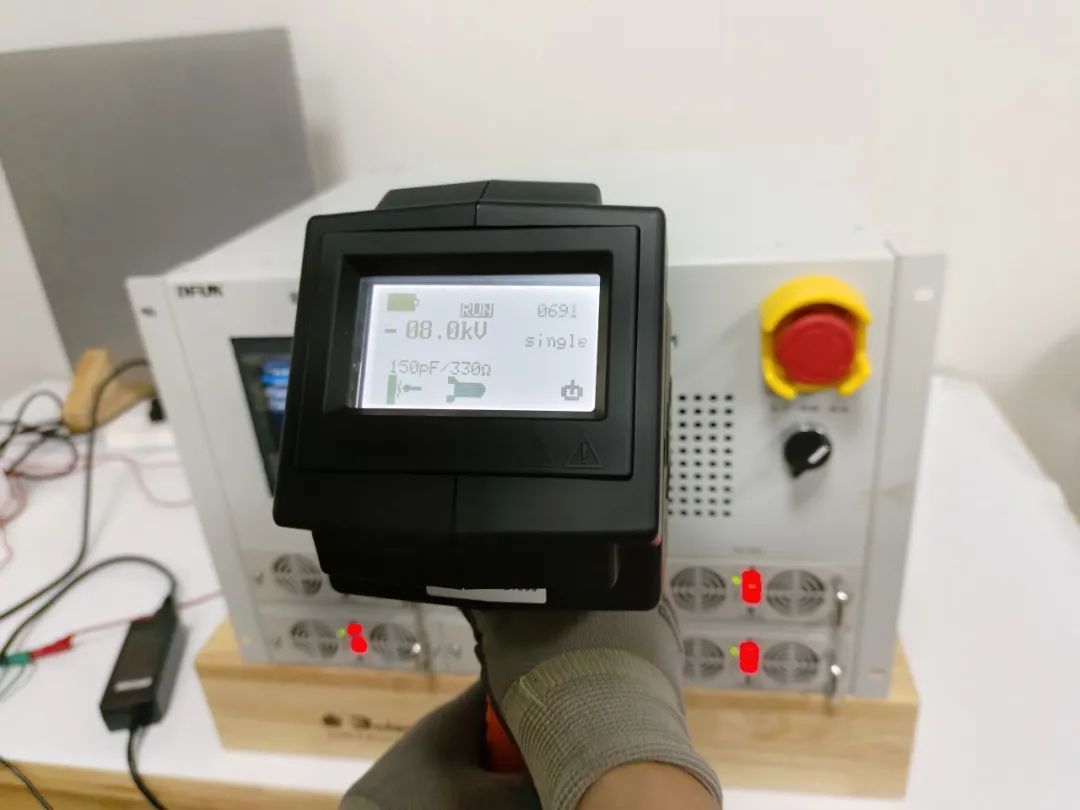

Solusyon sa Pagsubok sa Kapasidad batay sa DC/DC

1. Background para sa solusyon sa pagsubok ng kapasidad ng baterya

Habang bubuo ang sistema ng kuryente, ang laki ng grid ay patuloy na lumalawak, na humahantong sa mas mataas na kahilingan para sa komunikasyon ng kuryente. Ang mga baterya, bilang isang kritikal na sangkap ng sistema ng kapangyarihan ng telecom, ay may direktang epekto sa pagiging maaasahan ng komunikasyon ng kuryente. Ang pagsasagawa ng pagsubok sa kapasidad sa pamamagitan ng singil at paglabas ng mga siklo ay isang mahalagang pamamaraan upang mapanatili ang pagganap ng baterya at mapalawak ang buhay ng baterya. Ayon sa mga regulasyon sa pagpapanatili para sa sistema ng kuryente ng telecom, ang mga baterya ay nangangailangan ng regular na pagpapanatili. Kung ikukumpara sa mga pamamaraan tulad ng pagsukat ng boltahe ng terminal at panloob na pagsubok sa paglaban, ang pagsubok sa kapasidad ay nag -aalok ng higit na kawastuhan. Ang mga bagong naka-install na baterya ay nangangailangan ng pagsubok sa paglabas ng buong kapasidad, na sinusundan ng taunang pagsubok sa paglabas ng kapasidad. Para sa mga baterya sa pagpapatakbo sa loob ng apat na taon, kinakailangan ang isang semi-taunang pagsubok sa kapasidad. Kung ang isang baterya ay nabigo upang makamit ang 80% ng na -rate na kapasidad nito pagkatapos ng tatlong magkakasunod na pagsubok, dapat itong isaalang -alang para sa kapalit.

Sa kasalukuyan, tatlong karaniwang mga scheme ng pagsubok sa kapasidad ng baterya ay malawak na inilalapat sa engineering: dummy load, DC/AC conversion, at DC/DC na pinalakas ang mga scheme ng boltahe.

2. Mga Komposisyon at Paggawa ng Estado ng Solusyon sa Pagsubok sa Kapasidad Batay sa DC/DC

Ang aparato sa pagsubok ng kapasidad ay pangunahing binubuo ng isang high-frequency DC/DC baterya pack na pinalakas na circuit module, isang high-frequency DC/DC baterya pack na pare-pareho ang kasalukuyang module ng singil, mga contact, at diode. Ang system ay nagpapatakbo sa tatlong estado: standby floating charge, kapasidad discharge, at pare -pareho ang kasalukuyang singil. Ang mga estado na ito ay bumubuo ng isang kumpletong siklo ng pagpapatakbo para sa pagsubok sa kapasidad.

• Standby Floating Charge State




Sa lumulutang na estado ng singil, ang contactor ng NC K1 ay sarado, at bubukas ang walang contactor KM. Ang baterya ay online, kasama ang rectifier na nagbibigay ng kapangyarihan sa parehong pack ng baterya at ang pag -load. Sa kaganapan ng isang hindi inaasahang pag -agos ng kuryente, ang pack ng baterya ay maaaring direktang magbigay ng kapangyarihan sa pag -load, tinitiyak ang walang tigil na supply ng kuryente.

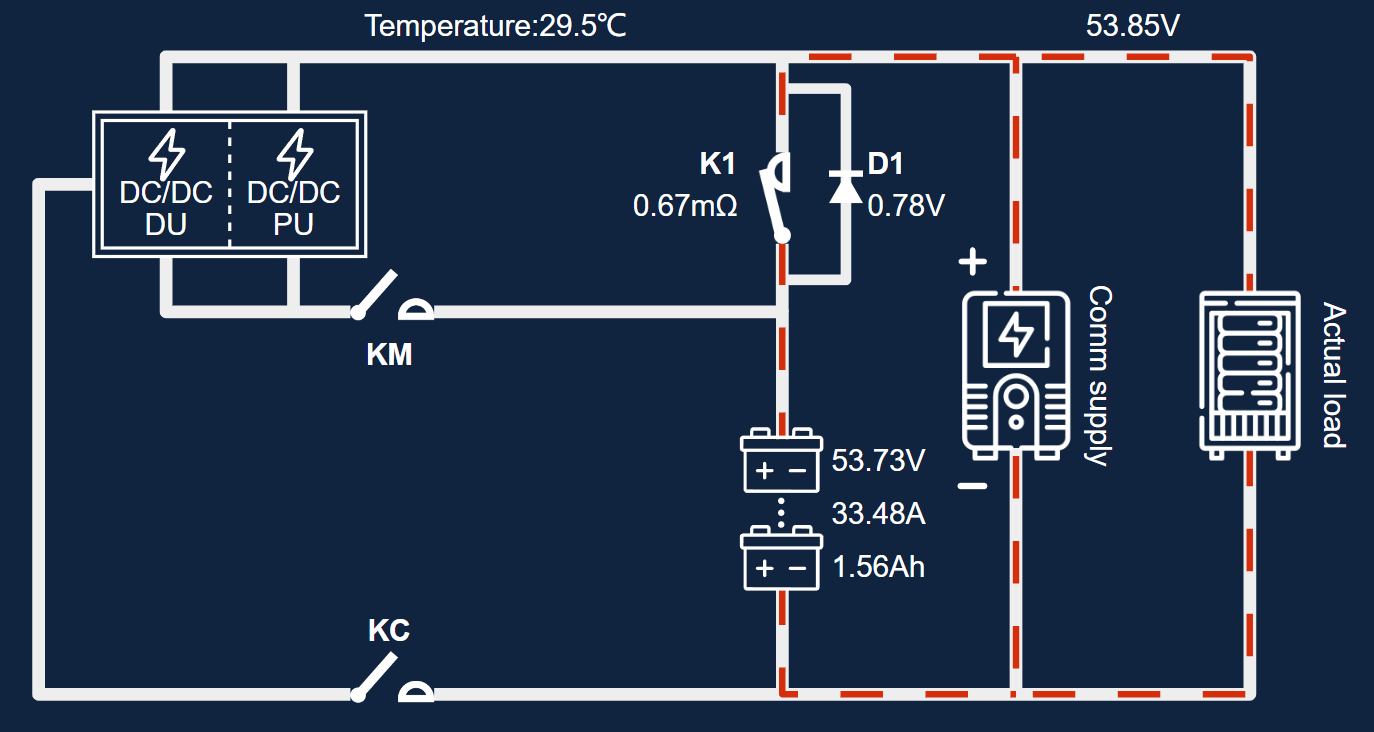

Larawan 1: Baterya pack sa standby floating charge state

• Estado ng Paglabas ng Kapasidad

Sa panahon ng paglabas ng kapasidad, bubukas ang contactor ng NC, at ang mga contact na KM at KC ay malapit. Gumagana ang high-frequency DC/DC Battery Pack na pinalakas ng circuit. Ang baterya ay pinalakas ng circuit ng DC/DC sa isang boltahe na bahagyang mas mataas kaysa sa boltahe ng rectifier, kaya pinapalitan ang rectifier sa pagbibigay ng kapangyarihan sa pagkarga. Sa pagkumpleto ng paglabas, awtomatikong lumipat ang system sa patuloy na kasalukuyang singilin, kasama ang patuloy na kasalukuyang module ng circuit ng singil.

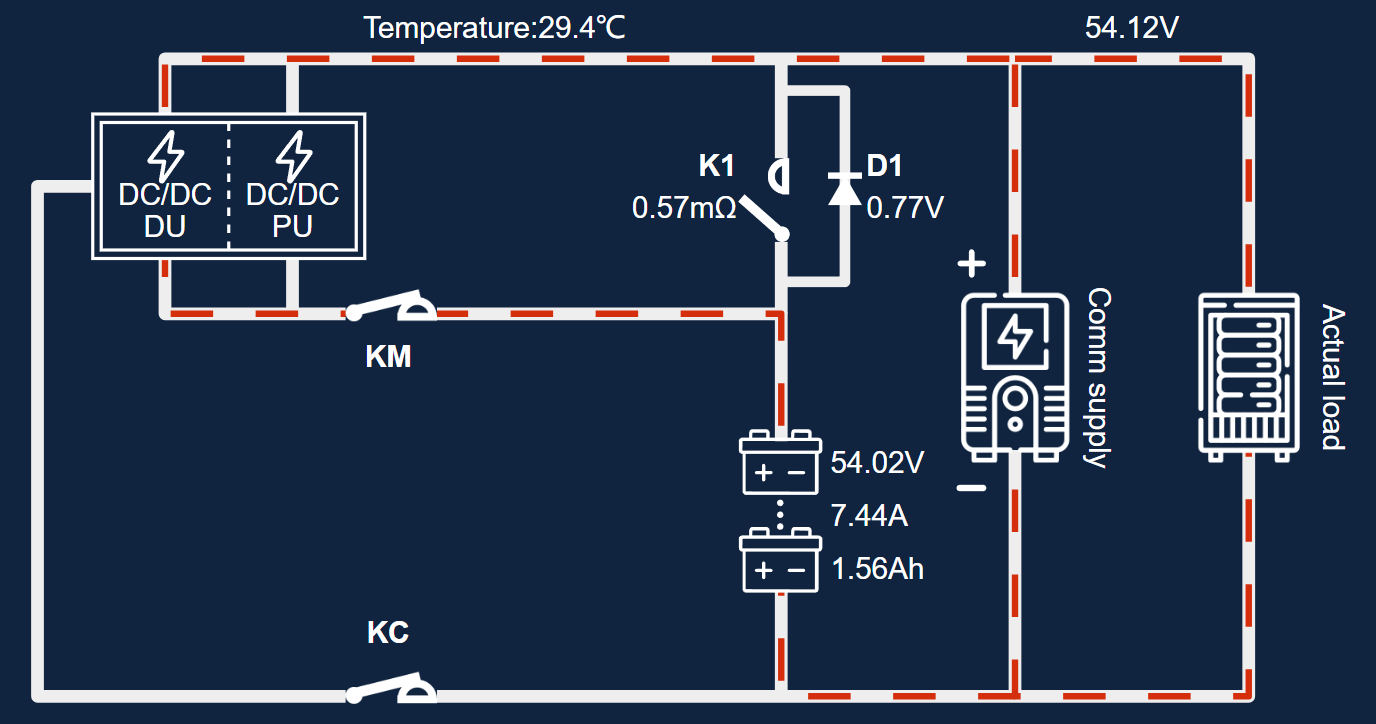

Larawan 2: Ang pack ng baterya sa estado ng paglabas ng kapasidad

• Patuloy na kasalukuyang estado ng singil

Matapos ang paglabas ng kapasidad, awtomatikong lumipat ang system sa patuloy na kasalukuyang singilin. Gumagana ang high-frequency DC/DC pack pack ng pare-pareho ang kasalukuyang module ng circuit ng singil, awtomatikong inaayos ang kasalukuyang singil sa itinakdang halaga habang ginagamit ang orihinal na rectifier para sa patuloy na kasalukuyang singilin. Habang tumataas ang boltahe ng baterya patungo sa pagtatapos ng proseso ng singilin, bumababa ang singilin. Kapag ang kasalukuyang bumababa sa ibaba ng set ng threshold ng aparato, awtomatikong tinatapos ng system ang patuloy na kasalukuyang proseso ng singil. Ang NC contactor K1 ay nagsasara, huminto sa high-frequency DC/DC baterya pack ng pare-pareho ang kasalukuyang module ng circuit ng singil, at pag-disconnect ng KM at KC. Ang pack ng baterya pagkatapos ay bumalik sa standby na lumulutang na estado ng singil.

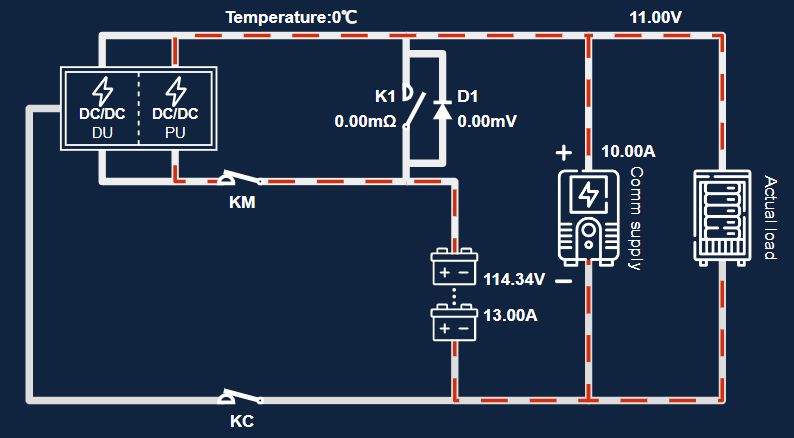

Larawan 3: Ang pack ng baterya sa patuloy na kasalukuyang estado ng singil

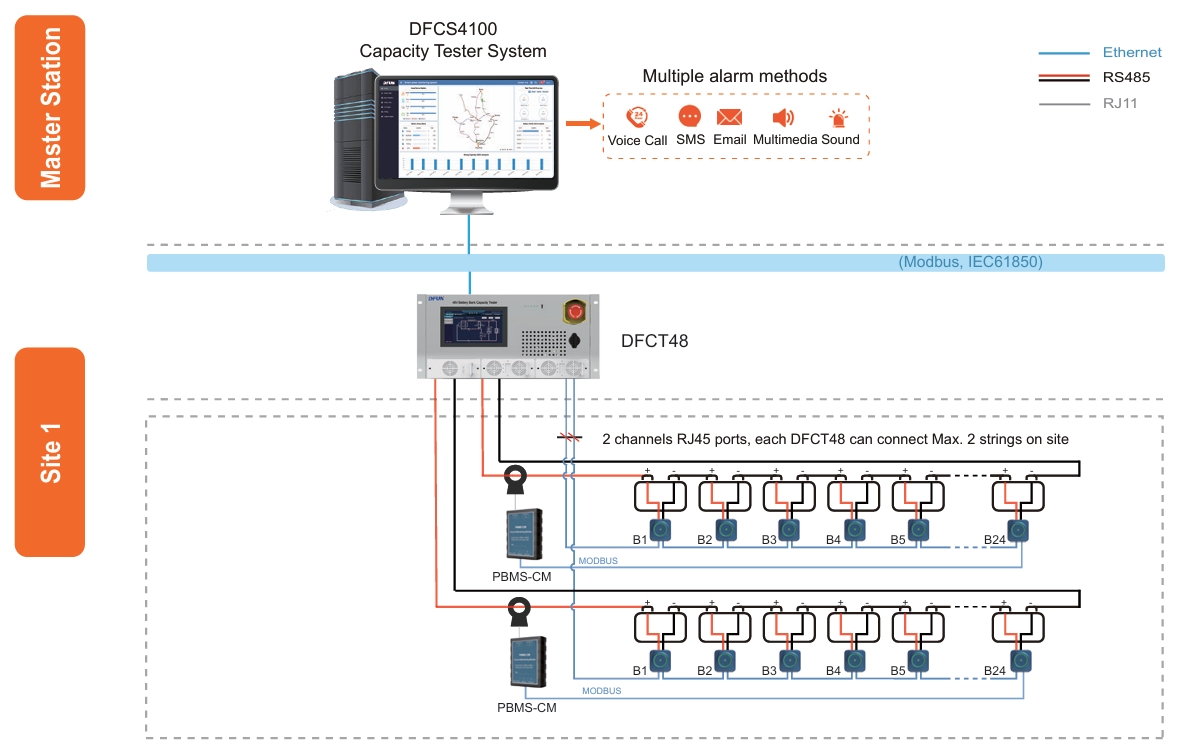

Inilalarawan ng nasa itaas ang pagpapatupad ng isang sistema ng pagsubok sa kapasidad batay sa DC/DC. Ang solusyon ay malawak na pinagtibay ng mga tagagawa ng industriya. Halimbawa, dinisenyo ng DFUN ang isang komprehensibong solusyon sa pagsubok sa online na kapasidad ng online, pagkamit ng sentralisadong kontrol ng mga nakakalat na site nang malayuan, na kung saan ay makatipid ng oras, maginhawa, at maaasahan.

Ang solusyon sa pagsubok ng kapasidad ng DFUN , bilang karagdagan sa pag-andar ng pagsubok sa kapasidad, ay may kasamang real-time na pagsubaybay sa baterya at mga tampok ng pag-activate ng baterya, na nagpapagana ng remote, pag-ikot ng pagsubaybay at pagpapanatili ng mga pack ng baterya.
