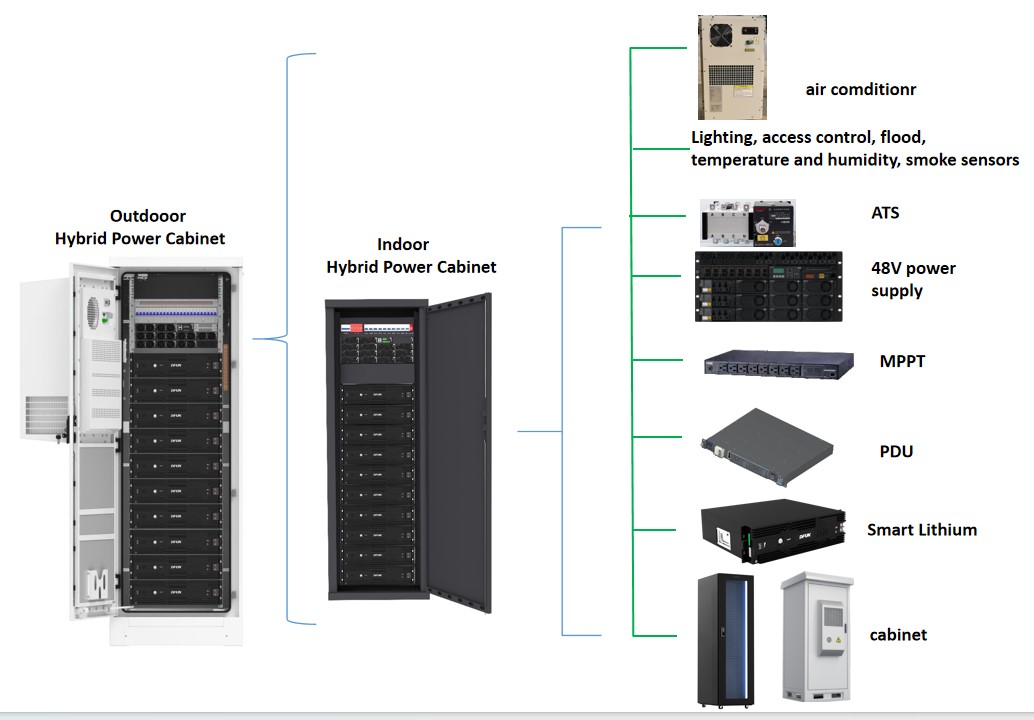

Интегриран дизайн: 48V DC системен интегриращ модул за изправител, мониторинг, блок за разпределение на захранването, батерия и всичко това в едно
Smart Lithium Battery: Smart Lithium Battery поддържа смесването на нови и стари батерии и оловни литиеви батерии и има интелигентна функция за усилване, за да отговори на нуждите на 5G отдалечено захранване
Дизайн с висока мощност: до 600A (36kW)
Поддръжка с голям капацитет: Поддръжка до 10 групи от 48v100ah или 48v165ah интелигентни литиеви батерии

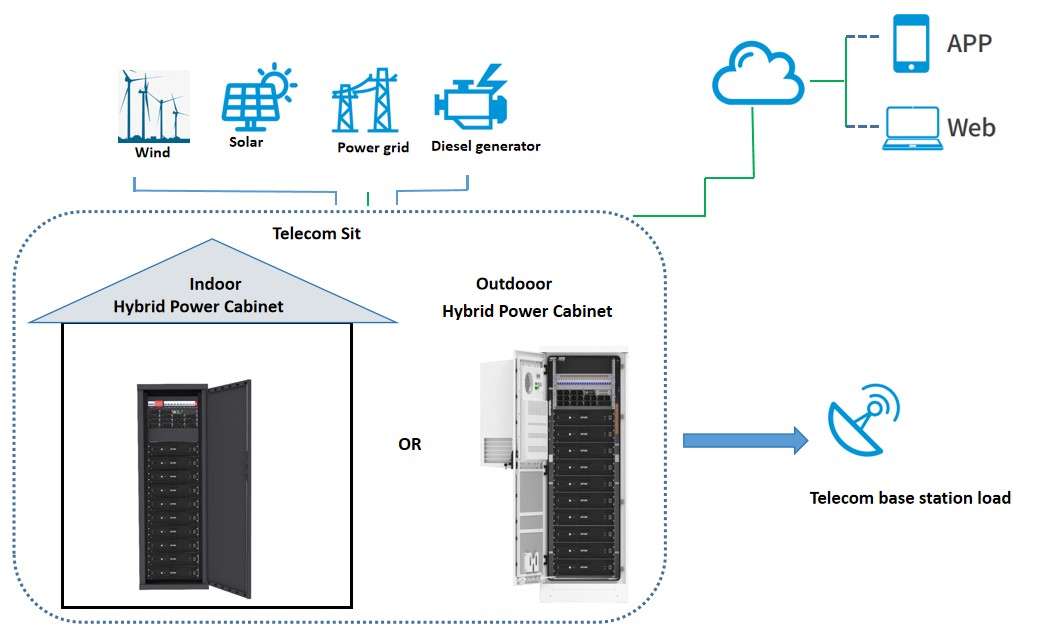

Поддръжка на многоенергийни вход: Поддържа мрежи, дизел и слънчева енергия.
Поддържайте паралелно множество системни шкафове: Увеличете изходната мощност
Поддържайте множество режими на съхранение на енергия: режим на пиково бръснене, режим на регулиране на пика и т.н.
Резервно пространство за инсталиране на комуникационно оборудване
Тип решение | Решение 1 (на открито) | Решение 2 (на закрито) | |
продукта Тип на | DFCA48-O-XXX-XXX-X | DFCA48-I-XXX-XXX-X | |
Система | Размер (W × D × H) | 700 мм × 800 мм × 2200 мм | 600-800-2000mm |
Тегло | <256 кг (без модули за изправител, батерия, друго незадължително оборудване) | <200 kg (без модули на токоизправител, батерия, друго незадължително оборудване) | |
Режим на инсталиране | Наземна инсталация (на открито) | Вътрешен | |
окабеляване Режим на | Отдолу | Отдолу или отгоре | |
на поддръжка Режим | Отпред | Отпред и отзад | |
на шкафа Материал | SGCC поцинкована лист със силна устойчивост на корозия | SPCC Висококачествена студена валцована стоманена плоча | |
на шкафа Цвят | Светло сиво: RAL 7035 | Светло сиво: RAL9007 | |
Заземяваща лента | 7 × M6,1 × M8 | ||
EMC | EN300386 Клас А. | ||
Ниво на защита | IP55 | IP20 | |
Батерия | Вътрешна багажник и пространство | 3U, 19-инчов багажник (според действителната конфигурация) | |
Тип батерия | Макс. 10pcs DFPA48100-S/DFPA48165-S | ||
Режим на охлаждане | DC климатик | DC48V 1000W | Не |
за разпространение Единица |
за променлив ток Вход | 220/384VAC Трифазна четирипроводна, съвместима с еднофазна трифазна: 200-240 VAC/346-415 VAC Еднофазна: 200-240VAC, Поддръжка за входове на дизелови генератор | |
ATS тип | ATS-63A1/ATS-63A2/ATS-125C1 (по избор, само за два входа на променлив ток) | ||
PV вход | Входно напрежение: 102V (обхват 70-150V), входен капацитет 63a/2p*4 | ||
DC изход | Напрежение: Нормален режим: 42VDC-58VDC, модул за усилване: 53.5VDC за поддържане на константа на 57VDC (трябва да бъде инсталиран с интелигентна литиева батерия) | ||
Текущ Max.36kW (600a) | |||
Клон на батерията | MCB: 125A × 10 | ||
LLVD клон | 2 × 125amcb, 3 × 63amcb (llvd1) | ||
БЛВД клон | 2 × 32 AMCB,2 × 40 AMCB,4 × 63AMCB, 4 × 63AMCB, 2 × 125AMCB | ||
Sp d | Вход за променлив ток: ： 40ka (8/20 μs) | ||
DC изход: 20 ka/max = 40ka ， 8/20 μ | |||
Изправител | Вход/изход | Вход 85-300VAC; Изход 42-58VDC; POWER 3000W, максимум 12 конфигурации | |
PV Модул | Вход/изход | Входно напрежение: DC70-150V Изход: 3000W (0-62.5a@-42vdcto-58VDC): Ефективност ≥ 0,96 (незадължително) | |
Мониторинг | Конфигурация на интерфейса | DI Вход: Di*6, Do Output: Do*6, комуникационен интерфейс: RS485*1, LAN*1 | |
Околна среда | Работна температура | 0ºC до + 45ºC + слънчева радиация (поддръжка -20ºC, ако е конфигурирана полето за предварително загряване)） | |
Температура на съхранение | –40 ℃ ~ +70 ℃ | –20 ℃ ~ +60 ℃ | |
Експлоатационна относителна влажност | 5% до 95% (без кондензация) | ||
Надморска височина | 0 до 4000 m (1 ° C на 200 m температура, изравняваща от 2000 до 4000 m) | ||
