| саны: | |
|---|---|

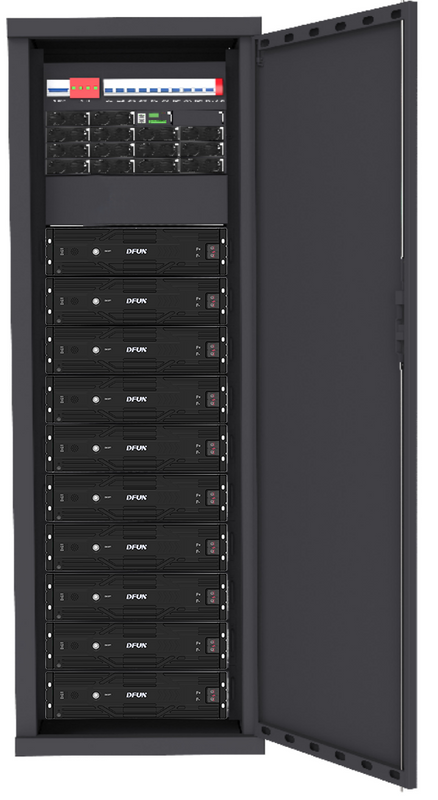

Интеграцияланган дизайн: 48V DC тутуму түзөткүч модулун, мониторинг бөлүмүн, электр бөлүштүрүү бөлүмү, батарейка жана бардыгы
Smart Lithium батарейкасы: Акылдуу литий батареясы жаңы жана эски батарейканын аралаштырылышына жана жетекчилеринин аралаштырылышын колдойт
Жогорку кубаттуулук боюнча жогорку дизайн: 600A чейин (36кв)
Жогорку кубаттуулуктун жогорку колдоосу: 48V100AHA же 48V165AH Smart Lithium батарейкалары
Көп энергия киргизүү колдоосу: негизги, дизель жана күндү колдойт.
Параллельдеги бир нече тутумга шкафтарды колдоо: Чыгуу күчүнө көбөйүү
Бир нече энергия сактоочу режимдерди колдоңуз: чокусу кыраакы режим, чокунун жөнгө салуу режими ж.б.
Байланыш жабдууларын орнотуу үчүн резервдик мейкиндик
Чечим түрү | 1 (ачык) | 2-чечим (Ички) | |
Продукт түрү | DFCA48-XXX-XXX-X | DFCA48-I-XXX-XXX-X | |
Тутум | Өлчөмү (W × D × h) | 700mm × 800mm × 2200mm | 600-800-2000мм |
Салмагы | <256 кг (Түзөтүү модулдары, батарейка, башка кошумча жабдуулар) | <200 кг (Түзөтүү модулдары, батарейка, башка кошумча жабдуулар жок) | |
Орнотуу режими | Жер орнотуу (ачык) | Ички | |
Каблинг режими | Түбүнөн | Түбүнөн же үстүнөн | |
Техникалык тейлөө режими | Алдыңкы | Алдыңкы жана арткы | |
Кабинет материалы | Күчтүү коррозияга каршылык бар сгCC мырышталган барак | SPCC жогорку сапаттагы суук болоттон жасалган темир плитасы | |
Кабинет түсү | Ачык боз: Ral 7035 | Ачык боз: Ral9007 | |
Тилкелүү тилке | 7 × m6,1 × m8 | ||
EMC | EN300386 Class A | ||
Коргоо деңгээли | IP55 | IP20 | |
Батарея | Ички стойка жана мейкиндик | 3U, 19 дюймдук стойка (чыныгы конфигурацияга ылайык) | |
Батарейка түрү | Макс. 10pcs dfpa48100-s / dfpa48165-s | ||
Муздатуу режими | DC кондиционер | DC48V 1000w | ЖОК |
P овервация бөлүштүрүү бирдиги |
AC киргизүү | 220 / 384VAC Төрт фазалуу үчүнчү фазалуу, бир фазалуу бир фазага туура келет: 200-240 VAC / 346-415 бош бир-фазасы: 200-240Vac, дизель генераторлорун колдоо | |
ATs түрү | ATS-63A1 / ATS-63A2 / ATS-125C1 (Кошумча, эки AC Inputs үчүн гана) | ||
PV киргизүү | Кирүү чыңалуу: 102v (70-150v диапазону), киргизүү кубаттуулугу 63a / 2p * 4 | ||
DC чыгышы | Voltage: Кадимки режим: 42VDC-58VDC, Boost Module: 57VDCти колдоо үчүн 57vdc туруктуу (сомчтуу литий батарея менен орнотулушу керек) | ||
Учурдагы макс.36kw (600A) | |||
Батареясынын филиалы | МКБ: 125a × 10 | ||
Ллвд филиалы | 2 × 125AMCB, 3 × 63AMCB (LLVD1) | ||
Blvd филиалы | 2 × 32 amcb,2 × 40 amcb,4 × 63amcb, 4 × 63amcb, 2 × 125AMCB | ||
СП Д | AC киргизүү :: 40ка (8 / 20μС) | ||
DC Output: 20 KA / Max = 40ка, 8/20 μ | |||
Түзөткүч | Киргизүү / Чыгуу | Input 85-300Vac; Output 42-58VDC; Power 3000w, максимум 12 конфигурация | |
ПВ Модул | Киргизүү / Чыгуу | Кирүү чыңалуу: DC70-150V Чыгуу: 3000w (0-62.5a@-442vdcto-58vdc): Эффективдүүлүк ≥ 0.96 (кошумча) | |
Мониторинг | Интерфейс конфигурациясы | Di * 6, Do Output: Do * 6, байланыш интерфейси: Rs485 * 1, LAN * 1 | |
Айлана-чөйрө | Иштөө температурасы | 0ºC + 45ºc + күн нурлануусу | |
Сактоо температурасы | -40 ℃ ~ + 70 ℃ | -20 ℃ ~ + 60 ℃ | |
Иштөө тууганы нымдуулук | 5% дан 95% га чейин (конденсация жок) | ||
Бийиктиги | 0 - 4000 мден 4000 мге чейин (200 метрден 4000 метрден 4000 м) | ||
