Diseño Integrado: 48V DC Sistema Integración de Rectificador Módulo, Unidad de Monitoreo, Unidad de Distribución de Potencia, Batería, y todos en uno
Smart Litium Batería: Smart Litium batería musuq chaymanta mawk'a pilakuna chaymanta plomo-litio pilakuna chaqrusqata yanapan, chaymanta huk yuyaysapa kallpachay ruwayniyuq 5G karu kallpa quqpa necesidadninkunata hunt'ananpaq .
Diseño de alta potencia: hasta 600A(36kW) .
Alto-capacidad yanapakuy: Yanapakuy 10 qutukama 48v100ah utaq 48v165ah inteligente litio baterías
Achka kallpayuq Yaykuy yanapakuy: Yanapakunmi red, diesel, intimanta.
Yanapay achka sistema armariokunata paralelopi: yapay lluqsiy kallpata .
Yanapay achka kallpa waqaychay modokunata: Modo de afeitar pico, modo de regulación de pico, hukkunapas.
Reserva espacio para instalación de equipos de comunicación .

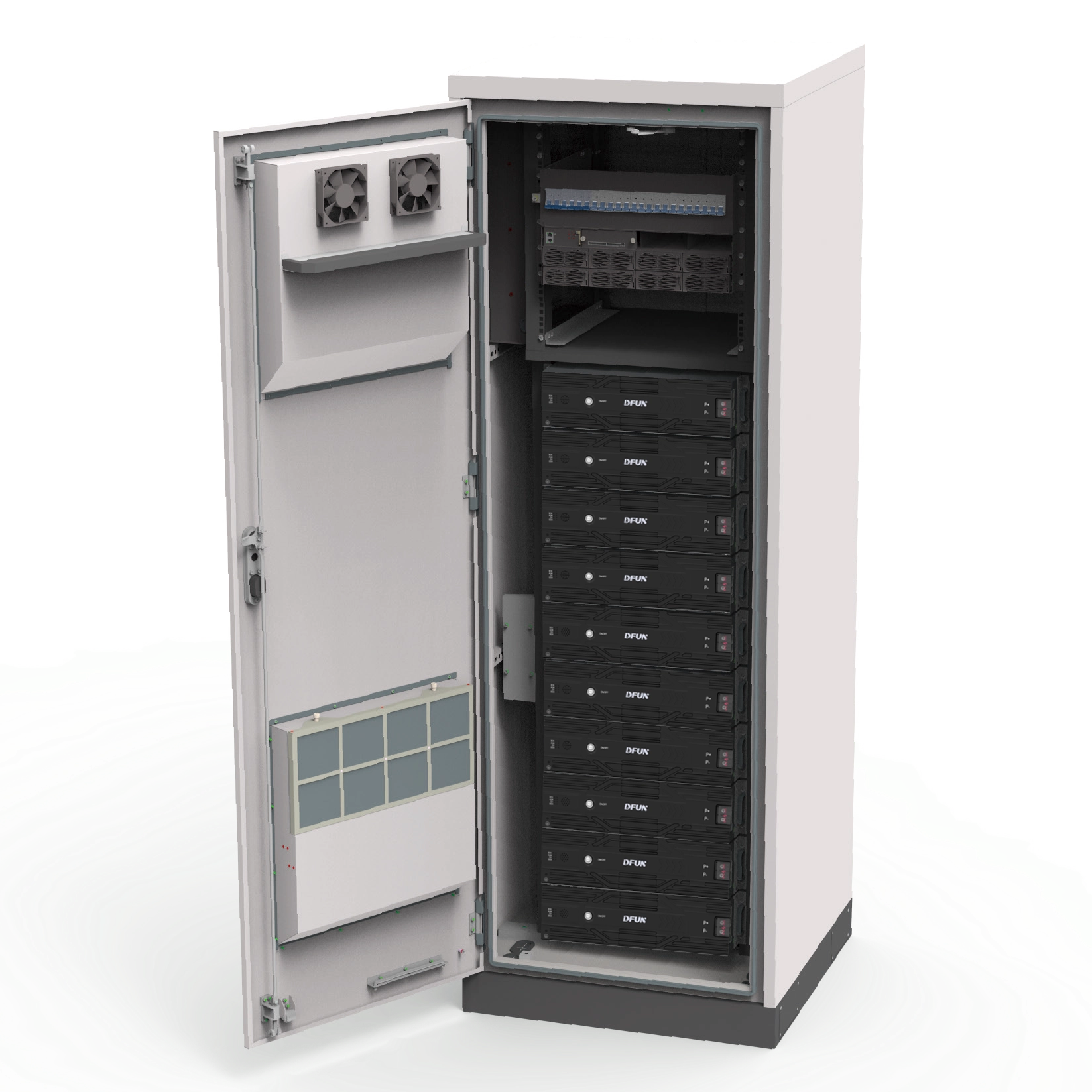

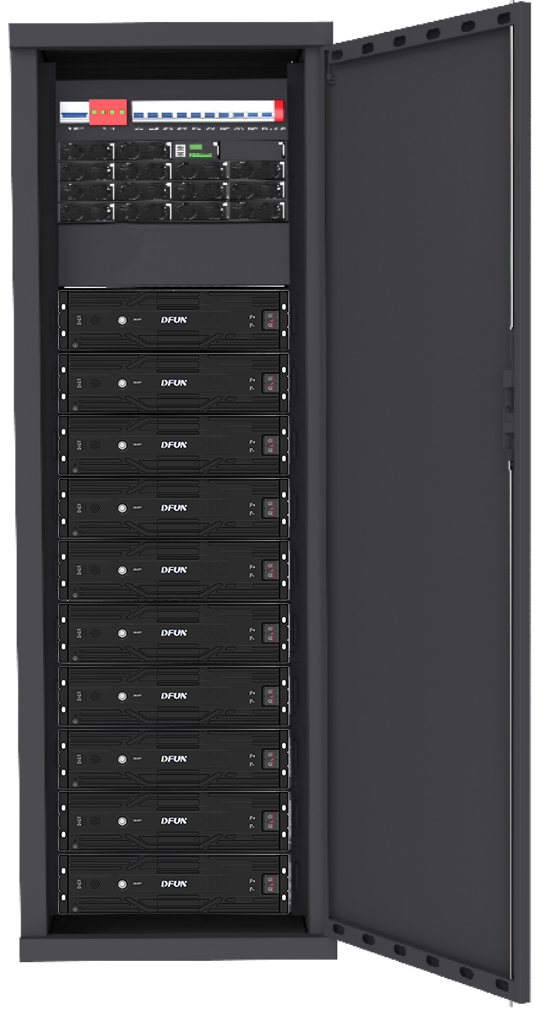

Tipo de solución . | Solución 1 (hawapi) . | Solución 2 (Internario) . | |
de producto . Tipo | DFCA48-O-XXX-XXX-X . | DFCA48-I-XXX-XXX-X . | |
Sistema | Dimensión (W × D × H) . | 700mm×800mm×2200mm . | 600-800-2000mm . |
Llasay | < 256 kg (sin módulos de rectificador, batería, otros equipos opcionales) | < 200 kg (mana rectificador módulos, batería, huk equipo opcional) | |
Modo de instalación . | Allpa churay (hawapi) . | wasi ukupi . | |
de cableado . Modo | Uramanta . | Uramanta icha hawamanta . | |
de Mantenimiento . Modo | Ñawpaqmanta . | Ñawpaqmanta, qhipamanta ima . | |
de gabinete . Material | SGCC galvanizada hoja sinchi corrosión hark'aywan . | SPCC Alta Calidad Frío Laminado Acero Placa . | |
Gabinete color . | Gris ligero: RAL 7035 . | Gris ligero:Ral9007. | |
Barra de tierra . | 7×m6,1×m8. | ||
EMC . | EN300386 Clase A . | ||
Nivel de Protección . | IP55. | IP20. | |
Kallpa waqaychaq | Interior . Estante & Espacio | 3U, 19-pulgada rack (chiqap wakichiyninmanhina) | |
Tipo de batería . | Max. 10pcs DFPA48100-S/DFPA48165-S | ||
Modo de Enfriamiento . | DC Aire Acondicionado . | DC48V 1000W . | MANAM |
.de ower de distribución Unidad |
AC nisqa yaykuy . | 220/384VAC Kimsa phasipi tawa alambreyuq, huklla faseyuq kimsa faseyuq: 200-240 VAC/346-415 VAC Huk-Fase: 200-240VAC, Diesel Generadorpa yaykuyninkuna yanapakuy | |
ATS Tipo . | ATS-63A1/ATS-63A2/ATS-125C1 (Opcional, solamente para dos entradas AC) | ||
PV nisqa yaykuy . | Tensión de entrada: 102V (rango 70-150V) , capacidad de entrada 63a/2p*4. | ||
DC lluqsiy . | Voltaje:Modo Normal: 42VDC-58VDC, Módulo de Boost: 53.5VDC 57VDC constanteta yanapanapaq (inteligente litio bateríawan churasqa kanan tiyan) | ||
Corriente Max.36kW(600a) | |||
Pila k'allma . | MCB:125A×10. | ||
LLVD rama . | 2×125AMCB,3×63AMCB (LLVD1) | ||
BLVD rama . | 2×32amcb,2×40amcb,4×63amcb ,4×63amcb ,2×125amcb | ||
SP D . | AC Yaykuy::40KA(8/20μs) | ||
DC Lluqsiy: 20 KA/MAX=40KA,8/20 μ . | |||
Rectificador . | Yaykuy/lluqsiq . | Yaykuy 85-300VAC;Lluqsiy 42-58VDC;Power 3000W, máximo 12 configuraciones . | |
PV . Módulo . | Yaykuy/lluqsiq . | Tensión de entrada: DC70-150V Salida: 3000W( 0-62.5A@-42VDCTTO-58VDC): Eficiencia ≥ 0,96 (opcional) | |
Qhaway . | Interfaz nisqap wakichiynin . | DI Yaykuy: DI*6, Hacer Salida: Do*6, Interfaz de Comunicación: RS485*1, LAN*1. | |
Medio ambiente | Llamkana ruphay . | 0oCmanta +45oCkama + intimanta radiación (yanapay -20oC sichus configurado chay pre-calentamiento caja)) | |
Waqaychasqa q'uñi . | –40°C ~ +70°C | –20°C ~ +60°C | |
operativa . relativa Humedad | 5%manta 95%kama (mana condensación) . | ||
Altitud . | 0manta 4000 mkama (1oC sapa 200 m ruphaypi 2000manta 4000 mkama) | ||
